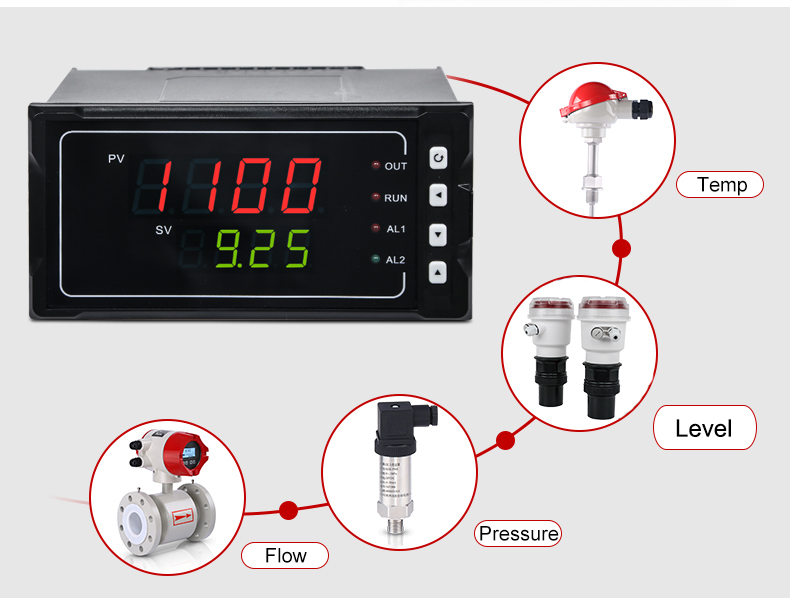

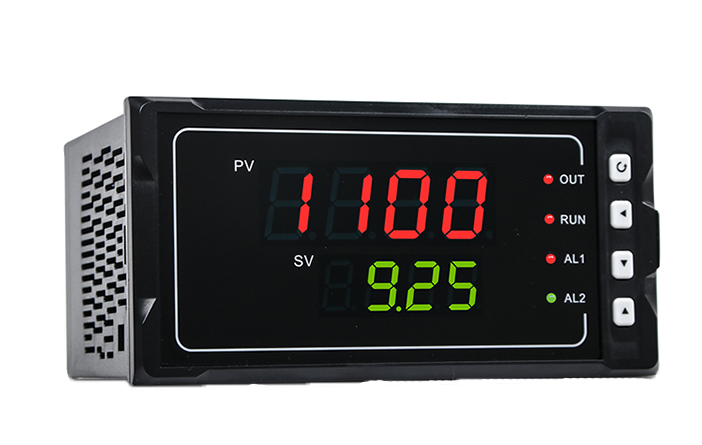

Одноконтурный цифровой панельный счетчик с простым управлением; двойной четырехзначный светодиодный дисплей, поддерживающий входные сигналы, такие как термопара, термическое сопротивление, напряжение, ток и вход датчика; применимо для измерения количественных показателей промышленных процессов, включая температуру, давление, расход, уровень жидкости, влажность и т. д.
| Продукт | Digital meter/ digital display controller |
| Модель | MIK-1100 |
| Отображать | Dual-screen LED display |
| Измерение | A. 160*80*110mm B. 80*160*110mm C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm G. 48*48*110mm |
| Вход | Thermocouple B, S, K, E, T, J, R, N, Wre3-25, Wre5-26;
RTD: Cu50, Cu53, Cu100, Pt100, BA1, BA2 Analog signal: -100～100mV, 4-20mA, 0-5V, 0-10V, 1-5V |
| Вывод | 4-20mA (RL≤600Ω)
RS485 Modbus-RTU Relay output |
| Источник питания | AC/DC100~240V (AC/50-60Hz) DC 20~29V |
* Одноконтурный цифровой контроллер дисплея обеспечивает удобство работы с точностью измерения 0,3%;
* 7 t имеющихся размеров;
* Двойной четырехзначный светодиодный дисплей, используемый для измерения и контроля различных промышленных процессов, включая напряжение, ток, частоту и давление;
* Поддержка двусторонней сигнализации, управляющий выход 1way или интерфейс связи RS485
* Стандартный протокол MODBUS, односторонний выход питания DC24V; phотоэлектрическая изоляция между входом и выходом.
* Стандартная установка на защелках;
* Источник питания: 100-240V AC/DC или 20-29V DC универсальный;
| Degree no .Pn | Signal types | Measuring range | Degree no Pn | Signal types | Measuring
range |
| 0 | Thermocouple B | 400~1800℃ | 18 | Remote Resistance 0~350Ω | -1999~9999 |
| 1 | Thermocouple S | 0~1600℃ | 19 | Remote Resistance 3 0~350Ω | -1999~9999 |
| 2 | Thermocouple K | 0~1300℃ | 20 | 0~20mV | -1999~9999 |
| 3 | Thermocouple E | 0~1000℃ | 21 | 0~40mV | -1999~9999 |
| 4 | Thermocouple T | -200.0~400.0℃ | 22 | 0~100mV | -1999~9999 |
| 5 | Thermocouple J | 0~1200℃ | 23 | -20~20mV | -1999~9999 |
| 6 | Thermocouple R | 0~1600℃ | 24 | -100~100mV | -1999~9999 |
| 7 | Thermocouple N | 0~1300℃ | 25 | 0~20mA | -1999~9999 |
| 8 | F2 | 700~2000℃ | 26 | 0~10mA | -1999~9999 |
| 9 | Thermocouple Wre3-25 | 0~2300℃ | 27 | 4~20mA | -1999~9999 |
| 10 | Thermocouple Wre5-26 | 0~2300℃ | 28 | 0~5V | -1999~9999 |
| 11 | RTD Cu50 | -50.0~150.0℃ | 29 | 1~5V | -1999~9999 |
| 12 | RTD Cu53 | -50.0~150.0℃ | 30 | -5~5V | -1999~9999 |
| 13 | RTD Cu100 | -50.0~150.0℃ | 31 | 0~10V | -1999~9999 |
| 14 | RTD Pt100 | -200.0~650.0℃ | 32 | 0~10mA square | -1999~9999 |
| 15 | RTD BA1 | -200.0~600.0℃ | 33 | 4~20mA square | -1999~9999 |
| 16 | RTD BA2 | -200.0~600.0℃ | 34 | 0~5V square | -1999~9999 |
| 17 | Linear resistance 0~500Ω | -1999~9999 | 35 | 1~5V square | -1999~9999 |
