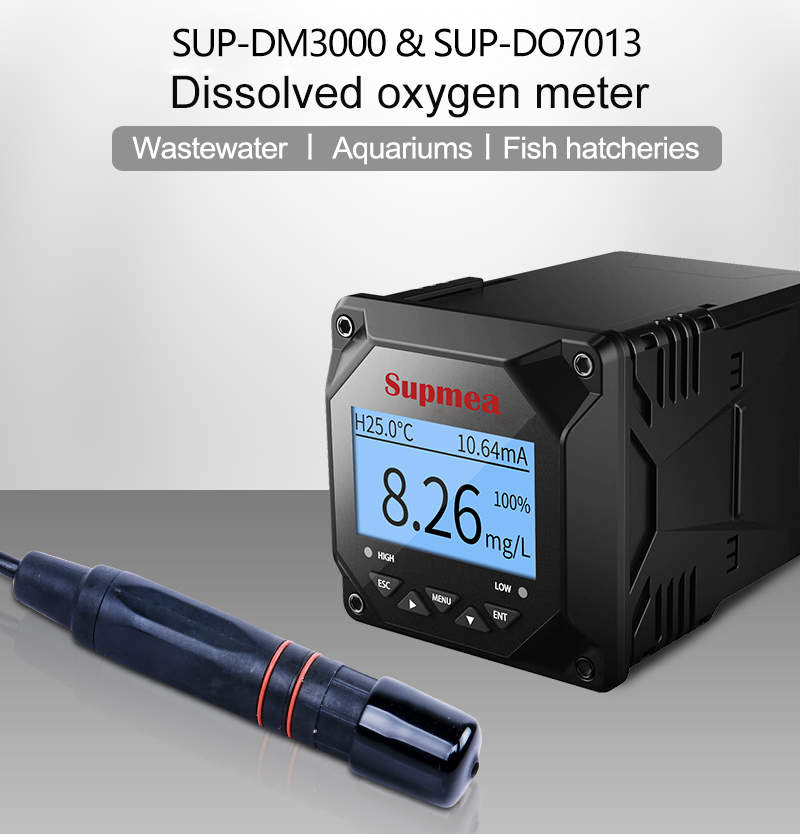

MIK-DO7013 Электрохимический датчик растворенного кислорода широко используется в аквакультуре, тестировании качества воды, сборе информационных данных, тестировании качества воды IoT и т. Д.
| Measurement | DO value in water |
| Measure range | 0~20.00mg/l |
| Resolution | 0.01mg/l |
| Temperature range | -20~60°C |
| Type of sensor | Galvanic Cell sensor |
| Measuring accuracy | <0.5mg/l |
| Output mode | RS485 port*1 |
| Communication protocol | Compatible with standard MODBUS-RTU protocol |
| Communication mode | RS485 9600,8,1,N (by default) |
| ID | 1~255 Default ID 01 (0x01) |
| Fixing method | RS485 remote setting calibration and parameters |
| Power supply mode | 12VDC |
| Power consumption | 30mA @12VDC |
Коммуникационный порт: RS485
Настройка порта: 9600, N, 8,1 (по умолчанию)
Адрес устройства: 0x01 (по умолчанию)
Характеристики протокола: Modbus RTU
Поддержка команд: 0x03 чтение регистра
Регистр записи | 0x10 регистр непрерывной записи
Формат информационного кадра
| 0x03 read data [HEX] | ||||
| 01 | 03 | ×× ×× | ×× ×× | ×× ×× |
| Address | Function code | Data head address | Data length | Check code |
| 0x06 write data [HEX] | ||||
| 01 | 06 | ×× ×× | ×× ×× | ×× ×× |
| Address | Function code | Data address | Write data | Check code |
Примечания: Проверочный код – 16CRC с младшим байтом впереди.
| 0x10 Continuous write data [HEX] | |||
| 01 | 10 | ×× ×× | ×××× |
| Address | Function code | Data
address |
Register
number |
| ×× | ×× ×× | ×× ×× | |
| Byte
number |
Write data | Check
code |
|
Формат данных регистра
| Address | Data name | Switch coefficient | Status |
| 0 | Temperature | 0.1°C | R |
| 1 | DO | 0.01mg/L | R |
| 2 | Saturability | 0.1%DO | R |
| 3 | Sensor. null point | 0.1% | R |
| 4 | Sensor. slope | 0.1mV | R |
| 5 | Sensor. MV | 0.1%S | R |
| 6 | System status. 01 | Format 4*4bit 0xFFFF | R |
| 7 | System status.02
User command address |
Format: 4*4bit 0xFFFF | R/W |
Примечания: данные в каждом адресе представляют собой 16-битовое целое число со знаком, длина – 2 байта.
Реальный результат = Регистровые данные * коэффициент переключения
Статус: R= только читается; R/W= читать/ писать
