Домой > Продукты > Уровень > Радарный уровнемер > RD909 70 метров Радарный уровнемер

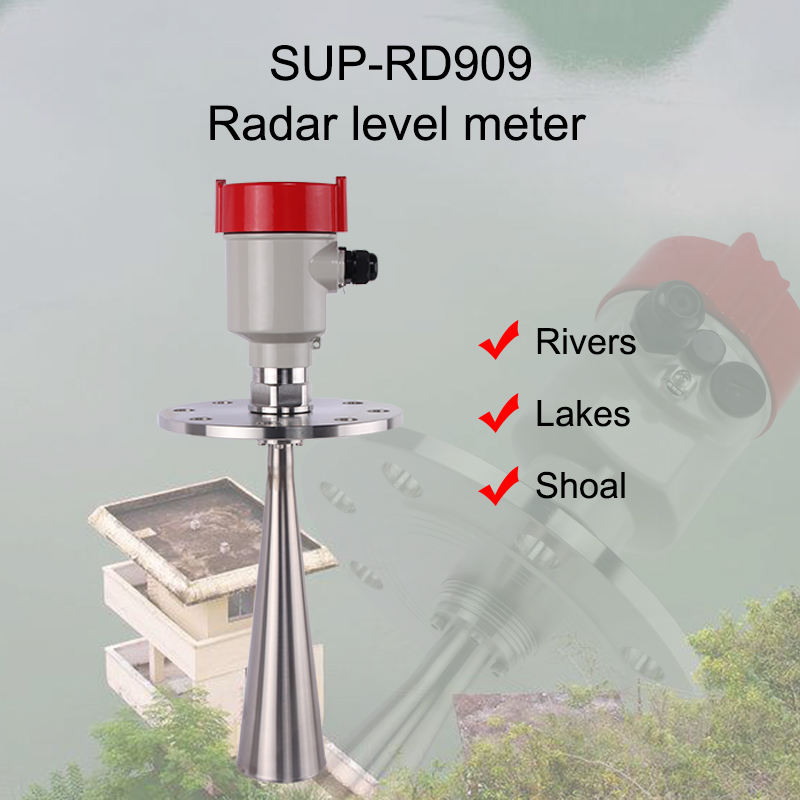

RD909 70 метров Радарный уровнемер

Радарный уровнемер RD909 использует рекомендуемую для отрасли частоту излучения 26G Гц, поэтому он имеет небольшой угол луча, концентрированную энергию, обладает более сильной защитой от помех и значительно повышает точность и надежность измерений. Диапазон измерения до 70 метров, охватывающий измерение уровня воды в большом резервуаре.


Технические характеристики

 Product Radar level meter
 Model SUP-RD909
 Measure range 0-70 meters
 Application Rivers, Lakes, Shoal
 Process Connection Thread G1½ A”/frame /flange
 Medium Temperature -20℃~100℃
 Process Pressure Normal pressure
 Accuracy ±10mm
 Protection Grade IP67 / IP65
 Frequency Range 26GHz
 Signal Output 4-20mA (Two-wire/Four)
RS485/Modbus
 Power supply DC(6~24V)/ Four-wire
DC 24V / Two-wire

Введение

SUP-RD909 Радарный уровнемер использует рекомендуемую в отрасли частоту излучения 26G Гц. Диапазон измерения до 70 метров, охватывающий измерение уровня воды в большом резервуаре.

water radar level meter

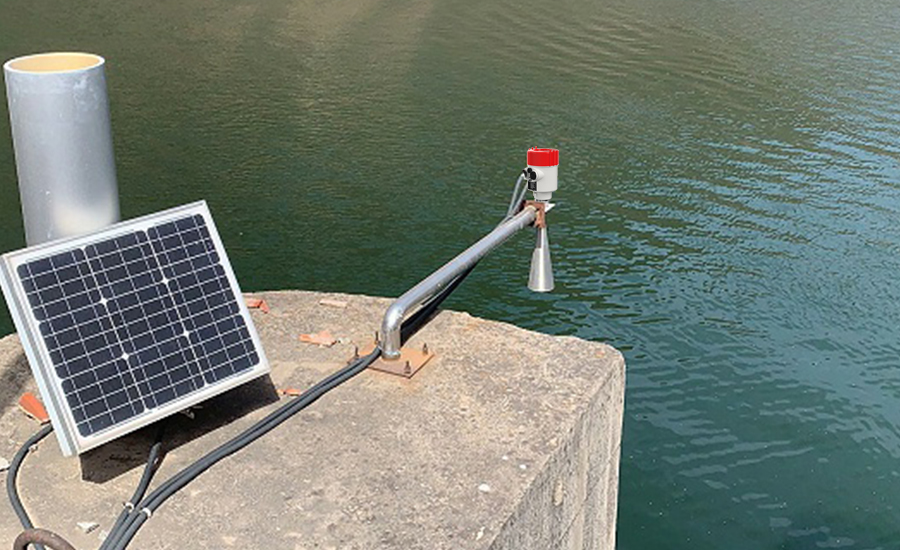

river level controller

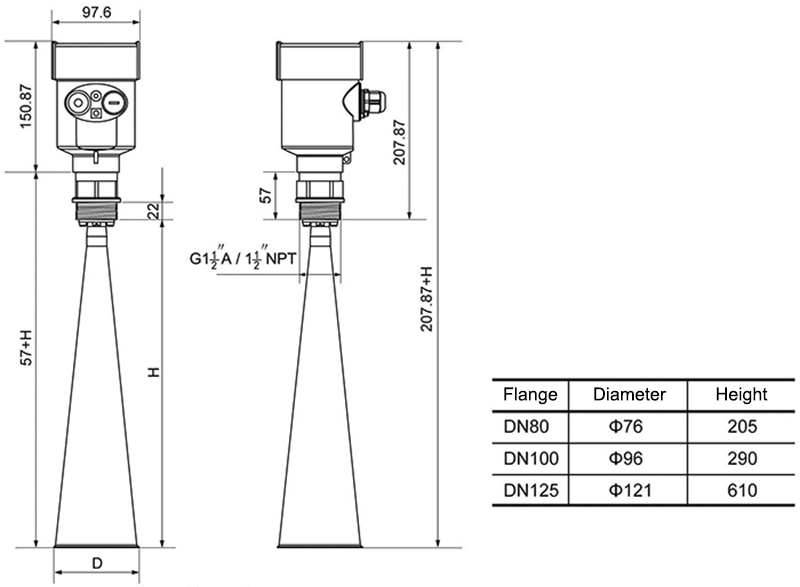

Размер товара



water radar level meter

Инструкция по установке

level meter Level meter Level meter installation
Be installed in the diameter of the 1/4 or 1/6.

Note: The minimum distance from the tank

wall should be 200mm.

Note:  ① datum

②The container center or axis of symmetry

The top conical tank level, can be installed at

the top of the tank is intermediate, can guarantee

the measurement to the conical bottom

 A feed antenna to the vertical alignment surface.

If the surface is rough, stack angle must be used

to adjust the angle of cardan flange of the antenna

to the alignment surface.

(Due to the solid surface tilt will cause the echo attenuation, even Loss of signal.)
